产品设计中的结构设计

2021-12-24 10:24:09

产品结构设计工业设计中扮演着很重要的角色。一个产品的横空出世必须结构的合理,搭配各式的产品零部件,从而实现产品的各项功能,从而得以进行生产制造,这是产品结构设计的价值体现。

在工业设计中所涉及的结构设计,主要是产品的外部壳体结构设计。目前壳体材料主要是金属材料通过钣金冲压工艺成型和塑料通过注塑工艺成型。常见产品的结构设计主要有钣金结构的设计、塑料产品的结构设计、电子设备整机结构这三大类。


钣金结构的设计主要包含拉深件、冲裁件、弯曲件的结构设计。拉深件的结构设计,其外形应均匀对称,轮廓变化柔和、顺滑,顶部凸缘宽度一致,底部孔大小合适,整体结构设计合理,工艺性良好。冲裁件的结构设计是指冲裁件对冲裁工艺的适应性,良好的冲裁结构设计应保证材料利用率高、工序数目少、模具结构简单且寿命高、产品质量稳定等。一般情况下,对冲裁件结构影响较大的是精度要求和几何形状及尺寸。弯曲是使材料产生塑性变形,形成一定曲率和角度零件的冲压工序,具有良好工艺性的弯曲件,能简化弯曲工艺过程的提高弯曲件的精度。

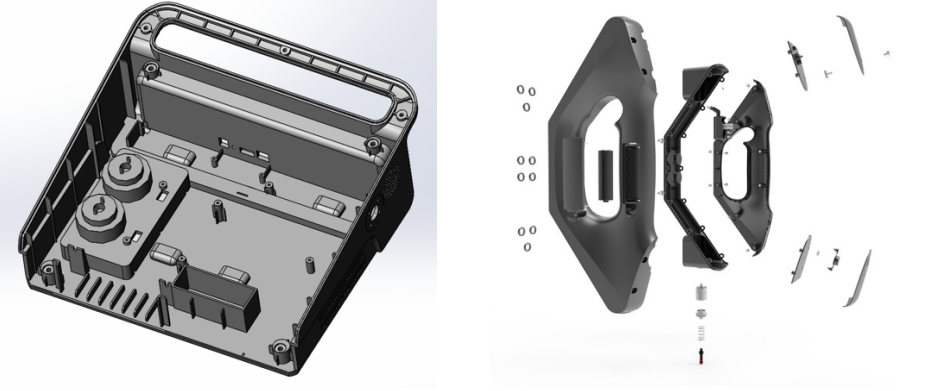

塑料产品的结构设计包括形状、壁厚、脱模斜度、加强筋、标志、底部支承面、圆角、孔、花纹等多个方面,良好的塑料产品既要美观大方、好用,又要便于成型。

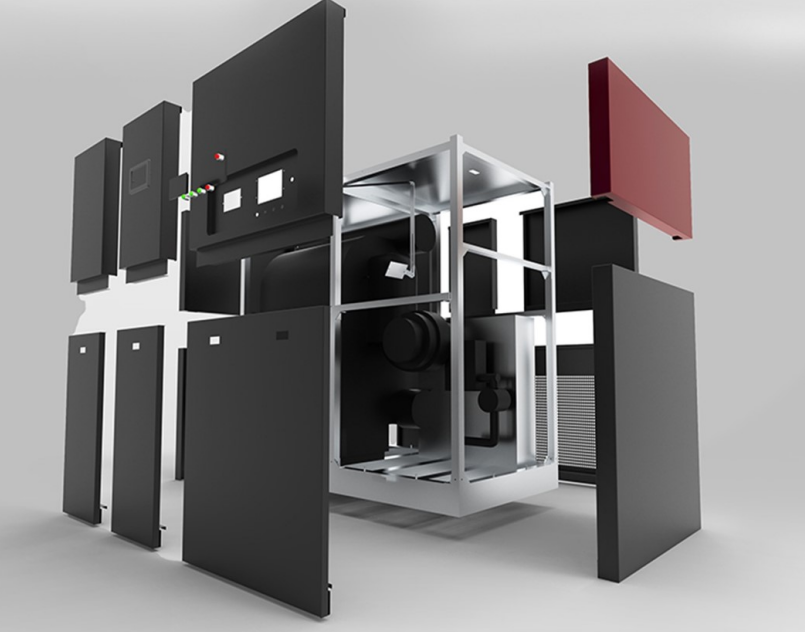

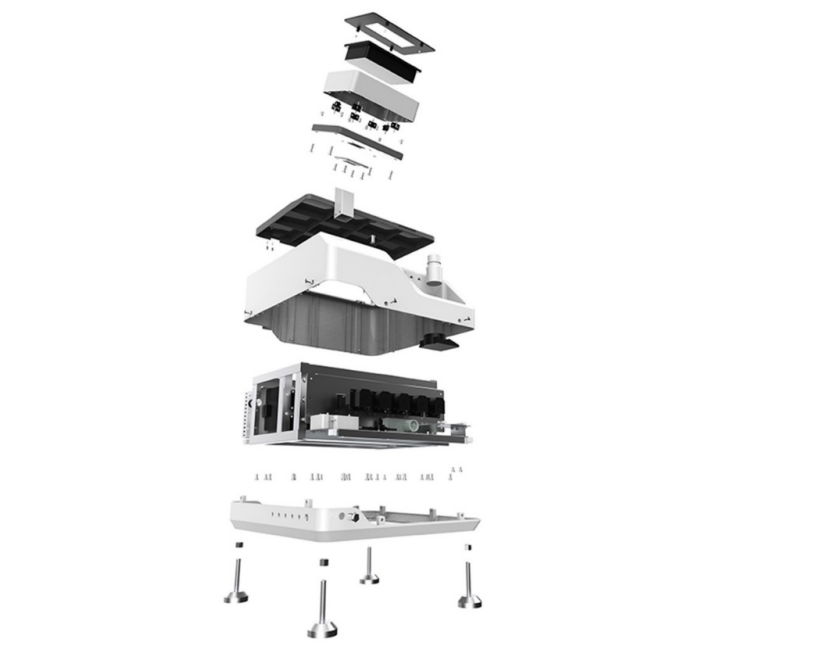

电子设备整机结构主要包含机箱的结构形式、机柜的结构形式、通风窗口的开设形式。通常,人们把利用电子学原理制成的设备、装置、仪器、仪表等统称为电子设备。电子设备的结构设计有其独特的结构组成,其内部需要安装电子元、器件及机械零、部件,常见的结构分机箱、机柜两种。


简单来说,产品结构设计的任务是在总体设计的基础上,根据所确定的原理方案,确定并绘出具体的结构图,以体现所要求的功能,是将抽象的工作原理具化为某类构件或零部件,具体内容为在确定结构件的材料、形状、尺寸、公差、热处理和表面状况的同时,还须考虑其加工工艺、强度、刚度、精度以及与其它零部件相互之间的关系等问题。但结构设计的工作不是简单的机械制图,图纸只是表达设计方案的语言,综合技术的具体化是结构设计的基础内容。


结构设计的好坏直接影响产品的可靠性,所以在结构设计中需要考虑的点还是很多的,可靠性在产品结构设计中尤为重要,是其价值的重要体现。
